פילם למדידת לחץ

  • img_prescale_film

פילם למדידת לחץ

סרט למדידת לחץ שמספק אינדיקציה חזותית לגבי עוצמת ופיזור הלחץ המופעל על שטח המדידה באמצעות צפיפות ועוצמת נקודות אדומות.

מרפואת שיניים ועד לתעשייה, טכנולוגיה זו של FUJIFILM שימושית למגוון רחב של יישומים.

תיאור מוצר

ניתן למדוד לחץ הפצה ואיזון ע"י Prescale  שהוא סרט פילם דקיק במיוחד  יחודי של Fujifilm שפותח בטכנולוגיות מתקדמות ייצור  . הסרט צבע זמין כדי לייצר Prescale מאוד דק ויציב כדי למדוד מידות לחצים שונות.

  • סוג מונו-גיליון : 90±5µ;
  • סוג שני-גיליונות: 110±5µ

בעת לחץ יופיעו כתמים אדומים . השינויים בדחיסות צבע הינם לפי רמת הלחץ. (צפיפות: 0.1 ~ 1.4) ישנם  סוגים שונים של Prescale המסופקים להיענות לדרישות למדוד מגוון רחב  של לחצים. (0.2 ~ 300MPa.)
Prescale משמש כפונקציה בדיוק כמו חיישן וניתן לראות במבט חטוף ומיידי את כל ההתפלגות כל הלחץ עליו.

לחץ לסרטון המוצר

להורדת קטלוג

סקירה

כתמים אדומים יופיעו על גבי הסרט במקומות בהם נוצר מגע לחץ והשינויים בצפיפות הצבע מספקים מדד לרמות הלחץ השונות.

סרט PRESCALE יכול למדוד בדייקנות לחץ, פיזור לחץ ואיזון לחץ.
הטכנולוגיה המתקדמת של FUJIFILM  בסרטי פיתוח צבעוניים מאפשרת לפוג'י לייצר סרטי מדידה PRESCALE מאוד דקים ועמידים בעובי של פחות מ- 200μm (100μm X 2).

כתמים אדומים יופיעו על גבי הסרט במקומות בהם נוצר מגע לחץ והשינויים בצפיפות הצבע מספקים מדד לרמות הלחץ השונות.

ישנם 7 מידות לחץ של סרטי PRESCALE להתאמה מושלמת לטווחים המשתנים של הלחצים שיש לך צורך למדוד. (0.05~300MPa) (7.25psi~43,500psi).

יתרונות:

  • בדיקה חזותית קלה של פיזור ו/או אחידות לחץ.
  • לחץ מגע המוצג בשינוי ריכוז של צבע יכול להיות מומר לנתון מספרי מדיד וחד ערכי.
  • עלות נמוכה ללא צורך בציוד נוסף.
  • מדידה מהירה המספקת תמונה ברורה במבט מהיר.

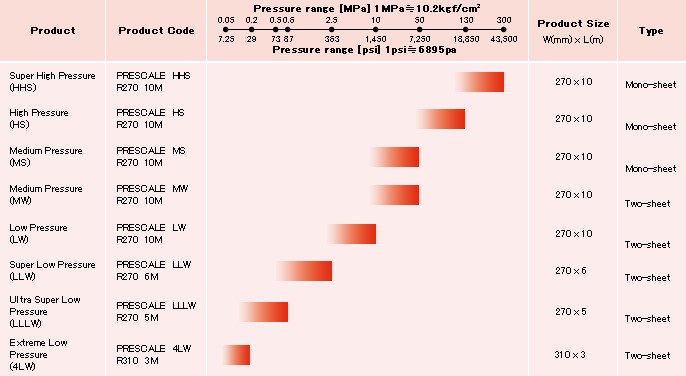

קו המוצרים:  יש 8 סוגים של גלילים של PRESCALEׁ (ראה תמונה)

תכונות

מבנה:

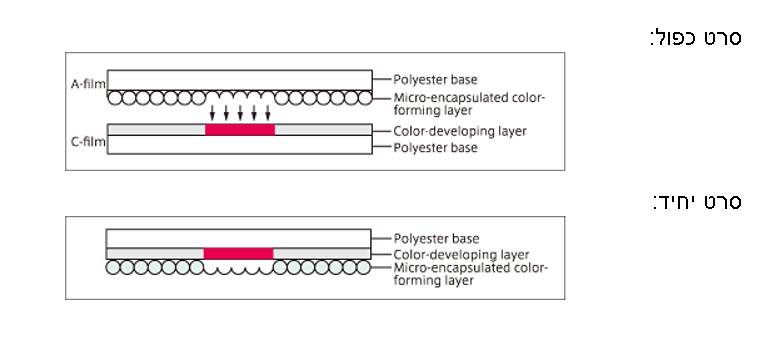

יש שני סוגים של סרט מדידה PRESCALE.

סרט יחיד המורכב מבסיס פוליאסטר המצופה בחומר פיתוח צבעוני ומצופה בשכבת חומר מיקרו-קפסולות-צבע מעל.

הסוג השני הוא סרט כפול המורכב מ-2 בסיסי פוליאסטר כאשר הבסיס פוליאסטר הראשון מצופה בשכבת  חומר מיקרו-קפסולת צבע ואילו הבסיס השני מצופה בחומר פיתוח צבעוני (ראה איור )

איך זה עובד?

כשמופעל לחץ על הסרט המיקרו-קפסולות נשברות ואז החומר הצבעוני שבתוכם הופך לאדום לאחר שהוא בא במגע עם הפיתוח הצבעוני.

איך משתמשים?

PRESCALE זהו החומר היחיד בעולם שמסוגל למדוד לחץ!
המיקרו-קפסולות נשברות ומגיבות לחומר הפיתוח הצבעוני כאשר מופעל עליהן לחץ.(ראה איור)

סוג הסרט הכפול (לחץ הכי נמוך 5LW: ~ לחץ בינוני MW:) :

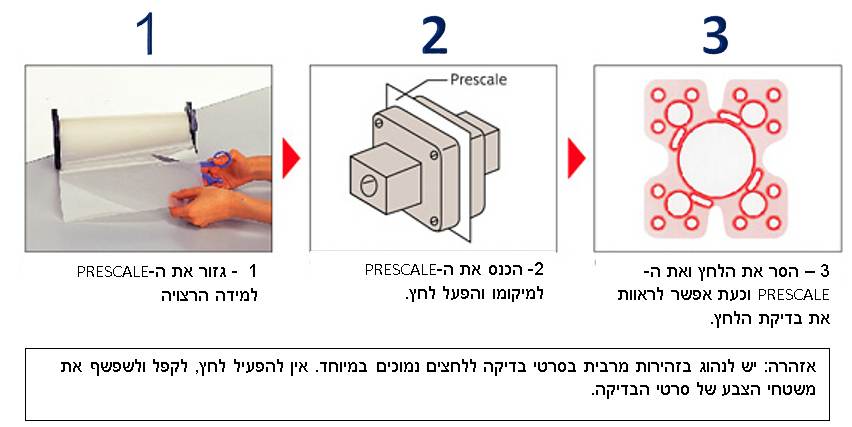

גזור 2 קטעי סרט מדידה PRESCALE במידה הרצויה (סרט A בשק הפלסטי השחור וסרט C בשק הפלסטי הכחול), הצמד את המשטחים המחוספסים בכל סרט זה אל פני זה והכנס למתקן המדידה. הפעל לחץ וכתמים אדומים יופיעו בהתאם לעוצמת ופיזור הלחץ. קח את סרט C וראה את התפלגות הלחץ. לקבלת ערכי הלחץ יש להשתמש במערכת לפענוח הלחץ.

סוג הסרט היחיד (לחץ בנוני MS: ~ לחץ גבוה מאוד HHS:) :

גזור קטע סרט מדידה PRESCALE במידה הרצויה (סרט בשק הפלסטי השחור), הכנס למתקן המדידה. הפעל לחץ וכתמים אדומים יופיעו בהתאם לעוצמת ופיזור הלחץ. קח את הסרט וראה את התפלגות הלחץ. לקבלת ערכי הלחץ יש להשתמש במערכת לפענוח הלחץ.

יישומים לדוגמא:

עולם הרכב

מדידת לחץ למגוון חלקים בייצור ובתיקון או שיפוץ כגון ראשי מנוע, בלמים, מצמד, גיר, צמיגים, מפלג ומאייד ועוד..

LCD

  • בדיקת פיזור לחץ של הדבקה קוטבית (Polarizer sticking)
  • בדיקת פיזור לחץ לחיבור ACF ו-TCP.

מוליכים למחצה SemiConductors

  • מדידת התפלגות לחצים שונים בתהליכי הייצור
  • מדידת התפלגות לחצים בתהליכים שונים כולל תהליכי ציפוי.

מעגלים מודפסים PCB

  • מדידת התפלגות לחצים בלחיצה במסכת ההלחמה כנגד המעגלים המודפסים
  • מדידת התפלגות לחצים בתהליכי כבישה וציפוי של מעגלים רב שכבתיים

בנוסף ליישומים הנ"ל משמש ליישומים רבים נוספים כגון:

  • באריזות של מגוון מוצרים כולל מזון ואריזות ואקום.
  • מדידות לחץ בגלגלים שונים כגון במסועים, מזיני נייר בסורקים ומדפסות, גלגלי שיניים
  • מדידת לחץ בסגירת ברגים שונים,
